Remplacer le crochet DCL par une vis : le bon diamètre

Temps de lecture estimé : 8 minutes

Pourquoi remplacer le crochet DCL par une vis ?

Le geste consiste souvent à remplacer le crochet DCL par une vis quand le luminaire refuse de s’accrocher normalement. Sur le terrain, on voit vite que le crochet fourni pose problème dans deux cas précis : un plafonnier plat qui doit venir se coller au ras du plafond, et un support métallique équipé d’un simple trou de fixation, sans anneau adapté au crochet.

La norme DCL (Dispositif de Connexion Luminaire) encadre surtout le branchement électrique, pas le mode de fixation mécanique. Elle impose que le boîtier accepte une prise femelle standardisée, mais elle n’interdit pas de retirer le crochet pour visser directement le support. C’est autorisé, à condition de respecter le filetage d’origine.

Le risque, c’est le montage « système D » : une vis prise au hasard dans le fond d’un tiroir, trop courte ou d’un diamètre approximatif, qu’on force pour qu’elle rentre. J’ai vu plusieurs plafonniers redescendre quelques semaines après une pose bâclée de ce type, avec le filetage complètement arraché à l’intérieur du boîtier.

Quel est le filetage d’une boîte DCL ?

Le crochet d’origine se visse dans un filetage de 3 mm de diamètre, avec un pas standardisé chez la plupart des fabricants. C’est ce qu’on retrouve dans la grande majorité des boîtiers vendus en France, notamment chez Legrand, qui équipe une large partie du parc résidentiel.

Des écarts existent selon les générations de boîtiers. Un modèle ancien, posé il y a quinze ou vingt ans, peut avoir un filetage légèrement différent d’un boîtier récent. C’est le genre de détail qui coûte cher si on le néglige : une vis qui tourne dans le vide ou qui force dès les premiers filets signale un mauvais diamètre, pas un défaut de fabrication.

Comment vérifier soi-même le pas de vis

La méthode la plus fiable reste l’essai physique. Dévissez le crochet existant et comparez-le à des vis de diamètres connus (M3, M4) en magasin de bricolage. La vis qui se visse à la main, sans jeu excessif ni forçage, correspond au bon filetage.

Un vendeur en rayon électricité peut aussi confirmer le diamètre si vous apportez le crochet démonté. Rien ne remplace un bon plan de départ : mieux vaut dix minutes de vérification que de reprendre le montage deux fois.

Quelle vis choisir pour remplacer le crochet DCL ?

Pour ce type de fixation, une vis métrique à tête plate ou bombée convient mieux qu’une vis à bois, dont le filetage plus grossier abîme rapidement le taraudage plastique ou métallique du boîtier. Privilégiez une vis en acier zingué ou inox, plus résistante qu’un modèle en laiton pour un usage suspendu.

Le diamètre M3 reste la valeur la plus courante pour un crochet DCL standard. Certains fabricants, comme Legrand, commercialisent d’ailleurs des vis spécifiquement dimensionnées pour ce filetage, en Ø 3 mm et 40 mm de longueur, pensées pour remplacer directement le crochet.

La longueur se calcule à partir de l’épaisseur du support à fixer, à laquelle on ajoute l’épaisseur d’une rondelle et la profondeur de pénétration nécessaire dans le filetage. J’insiste souvent auprès de mes clients sur ce dernier point : une vis trop longue butera dans le fond du boîtier avant de serrer le support, ce qui donne une fixation qui a l’air en place mais qui reste mobile.

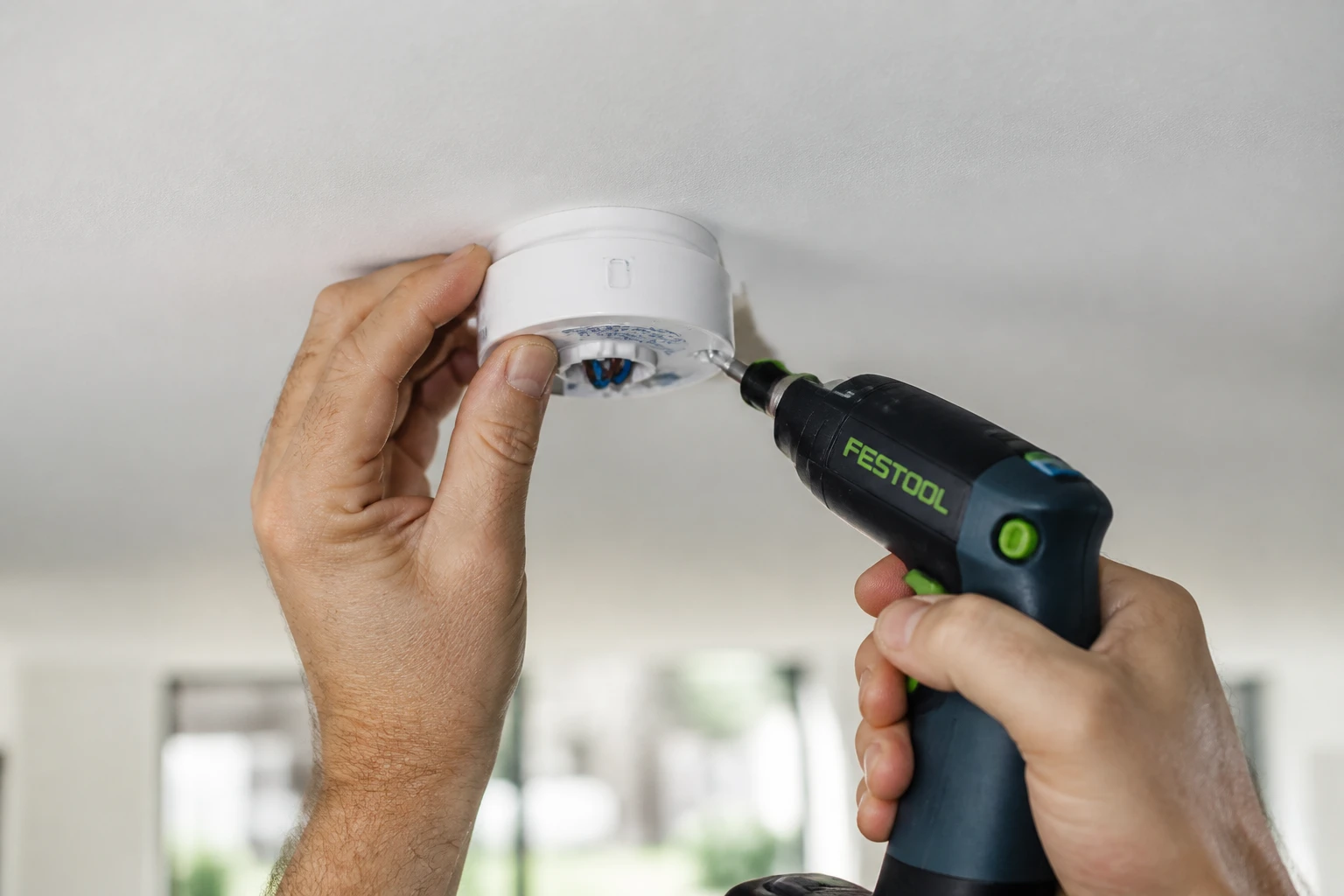

Comment remplacer le crochet DCL par une vis, étape par étape ?

Avant toute intervention, coupez le courant au disjoncteur correspondant, pas seulement à l’interrupteur mural. Vérifiez l’absence de tension avec un tournevis testeur au niveau des fils du plafond, puis retirez le cache ou le couvercle DCL en le faisant glisser hors des broches.

Dévissez ensuite le crochet en tenant fermement le boîtier d’une main. Un mouvement trop brusque ou de travers use prématurément le filetage interne, souvent en plastique moulé, donc plus fragile qu’un taraudage métallique.

Pour visualiser le raccordement complet à partir d’un pot DCL, cette vidéo d’Educ Elec détaille chaque étape du branchement.

Préparer et poser la vis de remplacement

Choisissez la longueur adaptée en fonction du support, glissez la rondelle sur la vis, et ajoutez une entretoise si le support laisse un jeu important. Vissez ensuite à la main jusqu’à sentir une légère résistance, puis terminez au tournevis sans forcer.

Fixez le support du luminaire en serrant progressivement, en croisant les points d’appui si plusieurs vis sont présentes. Rebranchez enfin les fils dans le bornier du couvercle DCL, avec une longueur de dénudage d’environ 9 à 10 mm, avant de remettre le courant.

Quelle longueur de vis pour un montage solide et sûr ?

La règle est simple : la longueur totale de la vis doit couvrir l’épaisseur du support, celle de la rondelle, puis une pénétration suffisante dans le filetage du boîtier DCL. Sur les modèles courants, cela donne des longueurs comprises entre 40 et 60 mm.

Pour un support plus épais, comme une platine métallique de 8 à 10 mm, il faut allonger la vis en conséquence, quitte à dépasser les 60 mm. Un crochet à visser classique fait généralement 52 mm de long, une référence utile pour comparer avec la vis choisie.

Les lustres lourds et les barres métalliques rigides méritent une attention particulière. Dans mon expérience, un support de plus de 3 kg fixé sur une simple vis M3 finit toujours par bouger légèrement avec le temps, même bien serré.

Erreurs fréquentes et comment les éviter

La première erreur, et la plus coûteuse, consiste à visser de travers dès le départ. Le filetage s’use en quelques tours, et la vis ne tient plus du tout ensuite. Avec l’expérience, on apprend à anticiper ce genre de problème en amorçant toujours quelques tours à la main avant de passer au tournevis.

Une vis trop courte laisse le support « flotter » : il tient en apparence, mais un léger jeu apparaît dès qu’on le manipule. Ce jeu s’aggrave avec les vibrations et finit par desserrer complètement le montage.

Ne serrez jamais à fond dès le premier tour. Un serrage progressif, en plusieurs passes, évite de casser le plastique du boîtier ou de fausser le filetage.

Oublier la rondelle est une erreur plus discrète mais tout aussi gênante : sans elle, la tête de vis peut s’enfoncer dans un support fin, ou marquer visiblement un support en bois tendre.

Quand faut-il plutôt changer de méthode de fixation ?

Si le filetage DCL est déjà foiré, inutile de s’acharner avec une vis plus grosse en force. La solution la plus fiable consiste à poser une tige filetée traversant le boîtier, bloquée par un écrou côté intérieur, ou à fixer le support directement dans la structure du plafond à côté du boîtier.

Pour un luminaire particulièrement lourd, une tige filetée de Ø 6 mm ancrée dans une solive ou un rail métallique offre une résistance sans commune mesure avec le filetage plastique d’un boîtier DCL, dont la charge maximale reste plafonnée à 25 kg même bien fixé.

C’est le genre de détail qui coûte cher si on le néglige : un lustre en fonte ou un plafonnier chargé de suspensions en verre dépasse vite ce seuil. Dans ce cas, je conseille toujours de percer et de fixer le luminaire directement au plafond, indépendamment du boîtier DCL, qui ne sert alors que pour le branchement électrique.

Questions fréquentes

Quelle vis (diamètre et pas) est compatible avec le filetage d’un boîtier DCL ?

La majorité des boîtiers DCL acceptent une vis métrique M3, comme le crochet d’origine. Il est recommandé de vérifier par essai physique avant l’achat, car de légères variations existent selon les fabricants et les générations de boîtiers.

Quelle longueur de vis choisir pour un plafonnier au ras du plafond ?

Comptez l’épaisseur du support plus celle d’une rondelle, plus quelques millimètres de pénétration dans le filetage. Pour un plafonnier fin posé au ras du plafond, une vis de 40 mm convient dans la plupart des cas.

Que faire si le filetage de la boîte DCL est abîmé après avoir dévissé le crochet ?

Une tige filetée traversant le boîtier et bloquée par un écrou permet de contourner un filetage foiré. Pour un support lourd, mieux vaut fixer directement dans la structure du plafond plutôt que de s’appuyer sur le boîtier abîmé.
